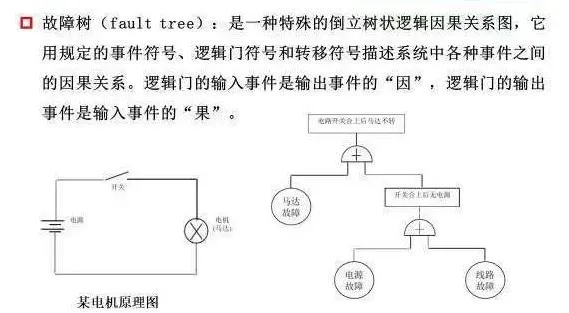

故障树又称之为错误树，是一种特殊的倒立树状逻辑因果关系图。主要通过事件符号、逻辑门符号以及转移符号，来表示事故或者故障事件发生的原因及其逻辑关系的逻辑树图。
故障树分析目的
1.计算故障发生的概率。
2.帮助判断可能发生的故障模式和原因。
3.在发生重大的故障或者事故之后，可以通过故障树分析法进行系统、全面地分析事故原因。
4.可以通过故障树，发现某些安全性或者可靠性比较低的环节，从而采取相应的改进措施。
5.对故障的诊断、改进和维修进行指导等等。

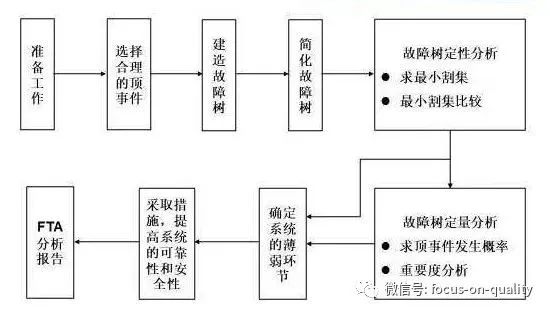

故障树流程
绘制故障树时要注意什么?
1.绘制故障树时可以忽略小概率事件，但不意味着可以忽略掉小部件的故障以及小故障事件。
2.对于某些发生概率小，但是一旦发生后果很严重的事件，为了安全起见，还是不能忽略。
3.定义故障一定要明确，避免产生歧义，不然会让整个故障树逻辑产生混乱。
4.建树时，一定要主次分明，对于关键性以及概率很大的事件，一定要着重考虑，然后再进行逐步细化、分解。
5.必须有非常严密的逻辑性以及清晰的逻辑关系，条件必须清楚，切忌絮乱和自相矛盾。

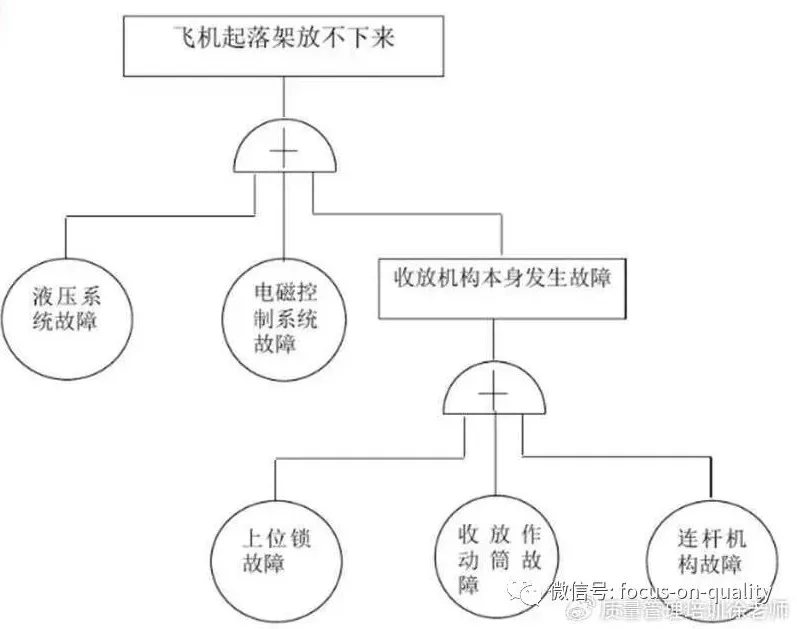

故障树示例
